HAProxy 原理 & dash board 各指标含义

原理

  1. HAProxy将客户端ip进行Hash计算并保存，由此确保相同IP访问时被转发到同一真实服务器上。
  2. HAProxy依靠真实服务器发送给客户端的cookie信息进行回话保持。
  3. HAProxy保存真实服务器的session及服务器标识，实现会话保持功能。

Frontend 负责client，Backend 负责server

Dash board

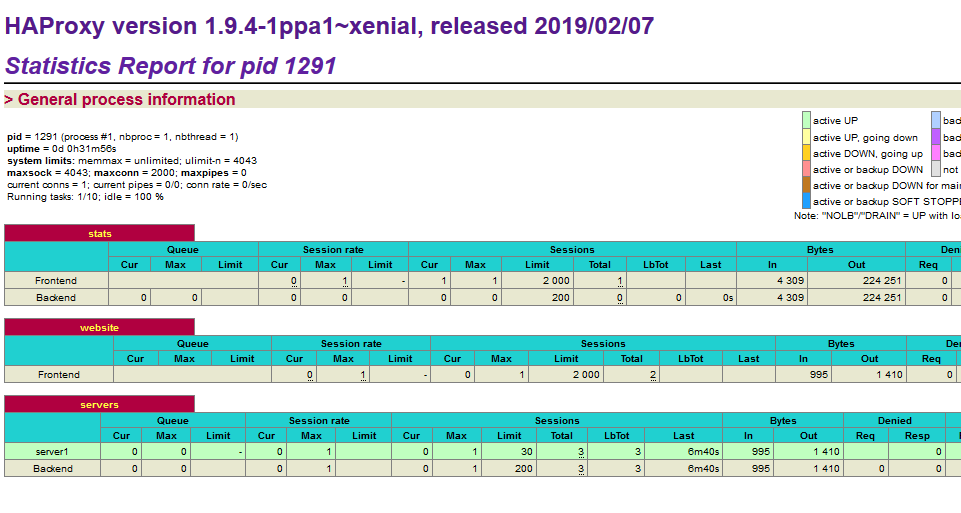

The HAProxy Stats Page

rate分了：

  1. connection rate per second ：clients连接至HAProxy的频率（还没有创建完整的sessions）
  2. session rate per second：session 作为一个持有端到端连接（client到HAProxy，HAProxy到后端服务器）状态的实体，被创建的速率
  3. request rate per second：在建立的连接上，HTTP请求被接收的频率

Session rate

Frontend Session Rate

描述client连接到HAProxy的速率。

Cur： session 作为一个持有端到端连接（client到HAProxy，HAProxy到后端服务器）状态的实体，被创建的速率
Max： 同一时刻，使用中的最多session数
Limit： 前端每秒可接收的最大session数。设置在 rate-limit sessions. 如果这个限制被超过，多出来的连接将被pending在socket的backlog中（在系统buffer里）

Sessions

Frontend Sessions

负载均衡器上，使用中的sessions或完整client-to-server连接的数量。

Cur： 当前建完sessions 数量
Max： 最多同时建过的sessions数
Limit：最大并发的sessions数，定义在 frontend中的maxconn。达到这个限制后，前端将停止接收新的连接。如果maxconn 没有设置，Limit将和您的配置中global那一节的maxconn 值相同。若这个也没设，那么Limit将基于您的系统（tnnd，在公司呆久了，都变您了）

Denied

基于安全考虑，拒掉的request or response 数量

Errors

Frontend Errors

  • Req：遇到错误的request数量
  • Conn：遇到错误的connection数量
  • Resp：遇到错误的responds数量
    Server
    对frontend而言，只有Status有值

Frontend Status

Status：当Status为OPEN时，frontend处于正常运行状态，并且可以接收traffic。当你执行Runtime API 命令 disable frontend ，你可以disable frontend，这时status将变为STOP。
对backend而言，Server 展示了关于 状态、健康程度、各server的权重。

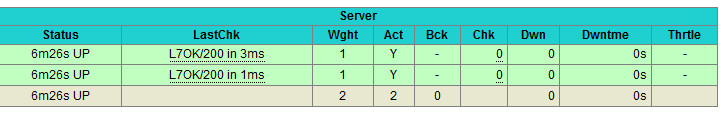

Backend Server Status

Status：有如下的值

Status What it means
UP The server is reporting as healthy.
DOWN The server is reporting as unhealthy and unable to receive requests.
NOLB You’ve added http-check disable-on-404 to the backend and the health checked URL has returned an HTTP 404 response.
MAINT The server has been disabled or put into maintenance mode.
DRAIN The server has been put into drain mode.
no check Health checks are not enabled for this server.
  • LastChk :会有一个值 like L7OK/200 in 1ms。 表示已经执行了一个Layer 7的健康检查，并返回了一个HTTP 200 OK的response，且这一系列动作耗时<=1ms。 若您看到L4OK in 0ms，意味着Haproxy可以和server建立一个 Layer 4 connection
  • Wght: traffic被接受的比例，as set by the weight parameter on the server line.
  • Act：该server为active（标为Y）还是backup（标为 a -）
  • Bck：该server为backup（标为Y） 还是 active（标为 a -）
  • Chk： 失败的健康检查数
  • Dwn：从UP到DOWN的transitions数量
  • Dwntme：server 下线多久了

：session rate(每秒的连接会话信息)中的指标有cur,max,limit;其中cur表示每秒的当前会话数量；max表示每秒的最大会话数量；limit表示每秒新的会话限制量；sessions(会话信息)，cur:表示当前会话量；max:表示最大会话量；limit: 表示限制会话量；Total:表示总共会话量；

参考文献：

https://blog.51cto.com/superleedo/1895570

https://developer.aliyun.com/article/243184

https://www.haproxy.com/blog/exploring-the-haproxy-stats-page/
